После удара молнии в землю.

Из цикла статей "Молниезащита для новичков".





После этой телепередачи “Новостей” с популярностью высоковольтников не могли соперничать даже поп-звезды. Всем хотелось знать, правда ли, что после удара молнии гражданин Китая грохнулся на землю, быстро вскочил, отряхнулся и хотел было двинуться дальше, но вторая молния сбила его с ног еще раз и опять без смертельного исхода. Похожих историй немало. В популярных книжках и журналах вам расскажут о массовом поражении футболистов на стадионе, пассажиров на автобусной остановке, едва ли не целого стада коров на пастбище. Истории жуткие. Десяток человек в больнице. Но в больнице же, - не на кладбище. Может быть опасность молнии сильно преувеличена, если человек в состоянии выдержать ее прямое воздействие? Только кто сказал, что воздействие прямое? Чаще всего это не так.

Разряд молнии сопровождается сильным электрическим током. Даже у средней по силе молнии он близок к 30 000 А, а у мощнейшей едва ли не на порядок больше. В конечном итоге этот ток растекается в грунте по всему объему Земли. Любой молниеприемник обязательно заземляют. Для этого у молниеотвода монтируют заземлитель. Его образует один или несколько подземных заземляющих электродов, вертикальных или горизонтальных. С металлических электродов ток попадает в землю, где, как в любом проводнике, действует закон Ома. Произведение тока на сопротивление дает напряжение, в данном случае напряжение на заземлителе:

Закон Ома

Выражение вроде бы привычное, но все-таки не совсем, потому что речь идет о напряжении в земле, которое принято считать нулевым. Ведь для того и заземляют, чтобы не попасть под напряжение. А тут получается с ног на голову, причем не в переносном смысле, а в самом что ни на есть прямом. Напряжение действует на человека через ноги, нормально и твердо стоящие на земле. Такое требует объяснения. И начинать надо с самого простого. Насколько хорошим проводником считается грунт? Ответ кажется очевидным, - безусловно хорошим, если электрики и специалисты по технике безопасности всегда говорят о заземлении. В науке и технике привыкли к конкретным оценкам. Слова много-мало, хорошо-плохо сути дела не поясняют. Качество проводников оценивается их удельным сопротивлением. У хорошего грунта оно близко к 100 Ом*м – в миллиард раз больше, чем у черной стали! Сопоставление более чем убедительное. Выручает очень большой объем, по которому растекается в грунте ток молнии.

Не хочу, чтобы читатель поймал меня на качественном описании и потому сразу перейду к количественным оценкам. Для этого вместо привычного напряжения полезно воспользоваться еще одним параметром из школьной физики. Речь пойдет о напряженности электрического поля. Так называют величину падения напряжения в какой-то среде на единице длины, например, падение напряжения в грунте на длине 1 м. Кстати, длина 1 м – это примерная длина шага взрослого человека. Помните, напряженность измеряют в вольтах на метр. Если электрическое поле в грунте Eгр равно 1 В/м, между ногами человека на длине l = 1 м будет действовать напряжение

Формула напряжения между ногами человека

Шаговое напряжение

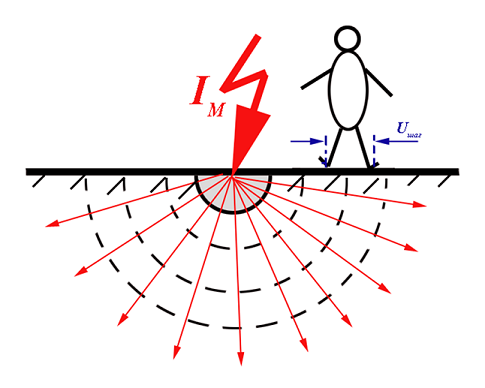

Время оценить электрическое поле тока молнии в грунте. Представим, что она ударила в стержневой молниеотвод, заземлитель которого выполнен в виде полусферы диаметром d= 0,5 м (кастрюля или казан для плова средних размеров) и закопан в грунт, как это показано на рис. 1. Ток молнии IМ будет симметрично стекать с поверхности металлической полусферы, где его плотность составит

Формула плотности тока

Для средней по силе молнии с током 30 000 А в нашем случае получается jM ≈ 7,6×104 А/м2. Дальше полная аналогия с законом Ома. Чтобы получить напряженность в грунте Eгр, надо умножить плотность тока на удельное сопротивление грунта ρ.

Формула напряженности в грунте

Если даже ориентироваться на высоко проводящий грунт (ρ ≈ 100 Ом*м), получается весьма впечатляющая величина 7 600 000 В/м. Напряжение на длине шага 1 м составит здесь почти восемь миллионов вольт. Трудно предположить, чтобы телевизионному китайцу удалось перенести такое без вреда для здоровья. Скорее всего, второй молнии не потребовалось бы.

Величина, которая здесь получена, называется специалистами шаговым напряжением (говорят еще – напряжение шага). Важно понимать, как она меняется в окрестности места удара молнии. Если грунт везде одинаковый, все определяется плотностью тока молнии. По мере удаления от полусферического заземлителя поверхность, через которую протекает ток в силу симметрии так и останется полусферической. а ее радиус r будет непрерывно нарастать. Вместе с ним увеличится площадь полусферической поверхности, "заполненной" током, и соответственно снизится его плотность.

Формула плотности тока (зависимость от радиуса)

Напряженность электрического поля тоже начнет быстро снижаться

Формула уменьшения напряженности

На расстоянии r = 10 м от начальных миллионов в нашем примере останется чуть меньше 5 000 В/м. Это тоже чувствительно, но, как правило, не смертельно, потому что время действия высокого напряжения, как и длительность тока молнии, едва ли больше 0,1 миллисекунды. Высоковольтная подножка может легко сбить с ног, но сил, чтобы подняться, у человека скорее всего хватит.

Если читателю не надоели цифры и он добрался до этой строчки, дальше ему будет легко понять откуда взялась старая рекомендация не прятаться от грозы под большими деревьями. Из-за значительной высоты удар молнии в них наиболее вероятен. При ударе ток потечет по корневой системе дерева как по заземлителю. Вплотную с корнями электрическое поле особенно велико. Ясно, что стоять здесь не рекомендуется, сидеть и особенно лежать тоже, потому что длина человека вдвое больше длины его шага.

Если еще раз вернуться к цифрам, то надо признать, что они нисколько не завышены. Ток молнии даже в 100 000 А особой редкостью не назовешь, да и удельное сопротивление грунта может быть в десятки раз больше использованного в оценках. По этой причине опасное для жизни шаговое напряжение может удерживаться на достаточно большом расстоянии от точки удара молнии. Наконец, во внимание надо принять форму заземляющего электрода. Все оценки выше были сделаны для полусферического заземлителя. Его электрическое поле, как видно из приведенных формул, убывает очень быстро, - обратно пропорционально квадрату расстояния. Чаще же заземлители монтируют из протяженных шин или стержней, мало похожих на полусферу. Их электрическое поле убывает намного медленнее. В результате радиус опасного знакомства с молнией очень заметно увеличивается, иногда, до многих десятков метров. Так объясняют массовые поражения людей на пляже или на футбольном поле.

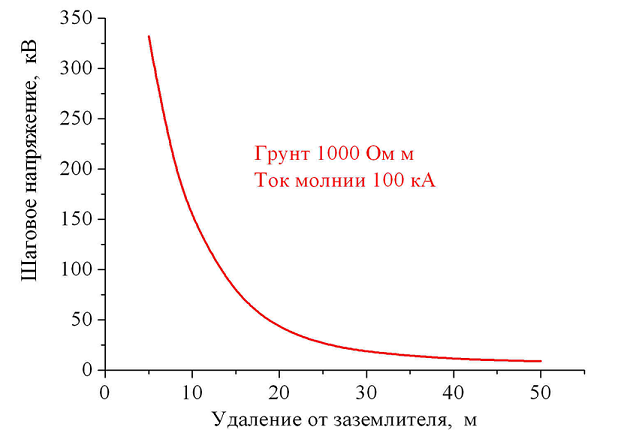

Зависимость шагового напряжения от расстояния

Перед вами результаты расчета шагового напряжения для типового заземляющего устройства, что рекомендован отечественным нормативом по молниезащите. Он состоит из горизонтальной шины длиной 10 м и трех вертикальных стержней по 5 м – два по краям шины и один у середины. Удельное сопротивление грунта 1000 Ом*м (неувлажненный песок), ток молнии 100 кА. Это мощная молния – у 98% грозовых разрядов ток меньше. Цифры на графике впечатляющие – сотни киловольт непосредственно у заземлителя, свыше 70 кВ на расстоянии 15 м и не меньше 10 кВ на расстоянии 40 м.

Когда в Москве восстанавливали храм Христа Спасителя, проектировщики учли, что при его значительной высоте надо ожидать практически ежегодного удара молнии. Не исключено, что этот удар произойдет в праздничный день, при большом стечении народа на паперти. Чтобы гарантировать безопасность прихожан, пришлось обеспечивать растекание тока молнии по очень разветвленной системе подземных шин, минимизировав тем самым шаговые напряжения.

Сильное электрическое поле в грунте несет еще одну неприятность. Когда напряженность поля поднимается до 1 МВ/м, в земле начинается ионизация. В определенных условиях это приводит к росту плазменного канала, который скользит вдоль поверхности грунта, слегка зарываясь в него. Каналы (а их может быть несколько, как на этой фотографии, полученной в лаборатории) могут продвигаться от места ввода тока молнии

Снимок молнии

на десятки метров. Фактически их надо рассматривать как продолжение молнии, только не в воздухе, а вдоль поверхности земли. Надо сказать, что они не становятся от этого менее опасными, потому что ток в канале составляет десятки процентов от тока молнии, а температура заведомо выше 60000. Надеюсь, читателю не потребуется большого воображения, чтобы представить себе последствия контакта такого канала с зоной протечек топлива на нефтеналивной эстакаде или с подземным кабелем, например, телефонным либо управляющим микроэлектронной системой.

В засушливый 2010 г центральное телевидение передавало репортаж из полностью сгоревшей в грозу деревни в Омской области. Московская корреспондентка поинтересовалась у деревенских бабушек: “Почему не гасили?”. Те ответили хором; “Страшно было – стрелы огненные по земле ползали”. Взгляните еще раз на снимок. Правда, похоже? Опасались бабушки не напрасно. Электрическое поле у искровых каналов мало чем отличается от поля у металлических шин. Сближение с ними легко может закончиться гибелью.

Представленного достаточно, чтобы убедиться в изобретательности молнии. Вы устроили надежную защиту сверху при помощи молниеотводов, а она прорывается к вам обходным маневром, прокладывая себе путь вдоль поверхности земли. Вот почему практически все популярные статьи заканчиваются обращением не забывать о профессионалах. С грозными явлениями природы шутить рискованно и относится к ним легкомысленно недопустимо.

Э. М. Базелян, д.т.н., профессор
Энергетический институт имени Г.М. Кржижановского, г. Москва
