Экзотермическая / термитная сваркаЭкзотермическая сварка - это сварка деталей расплавненные металлом, образованным в ходе химической реакции, сопровождающейся высокой температурой (большим количеством тепла). Основным компонентом этого вида сварки является термит. Термит - это порошкообразная смесь, состоящие из двух металлов:
Термиты применяются в вооружении - для прожигания и зажигания (пример: кумулятивный снаряд), в металлургической промышленности - алюминотермия и для сварки металлов. При экзотермической сварке наиболее часто применяются термиты из пары "железная окалина + алюминий" и из "медный окисел + алюминий". Эти смеси сгорают, давая металлическое железо или медь, во втором случае, и окись алюминия. Реакция сопровождается температурой более чем 3000° С. Для проведения операции используется специальная огнеупорная форма - тигель. Порцию термита зажигают в этой форме, после чего он быстро сгорает и тигель заполняется сильно перегретым расплавом. Экзотермическую сварку используют для сварки железнодорожных рельс, стальных труб, при ремонте стальных, чугунных деталей, для соединения разнообразных изделий (например, заземляющего электрода и медного провода).
Экзотермическая сварка проводниковСварка с использованием термита "медный окисел + алюминий" обеспечивает наиболее качественный контакт между двумя проводниками. Это превосходные сварные соединения, которые никогда не ослабнут, не заржавеют и чье сопротивление никогда не повысится. Такой способ обеспечивает возможность создания связей на молекулярном уровне для разных материалов без каких-либо внешних источников энергии или тепла:

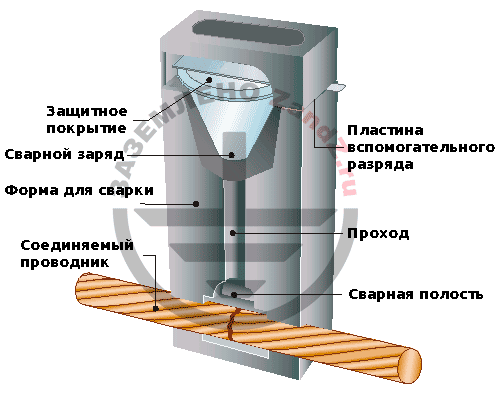

В тигель - графитовую форму помещаются проводник и термит (заряд). В ходе реакции в результате замещения оксида меди алюминием образуется расплав с очень высокой температурой, состоящий из меди и оксида алюминия.
Достоинства экзотермической сварки проводников:
|
Использование экзотермической сваркиПорядок проведения соединения двух проводников с помощью экзотермической сварки на примере универсальной сварочной конструкции. 1. Проводники укладываются на асбестовые "подушки".
2. Полученный "сендвич" монтируется на форме. Устанавливается термитный / сварной заряд.
3. Заряд поджигается и соединение готово.
Вся процедура занимает не более минуты (две минуты с учетом остывания).
Примеры использованияВозможности экзотермической сварки (некоторые примеры).
|
|
|
|
|
