Электролитическое заземление

Электролитическое заземление предназначено для использования в вечномерзлых, каменистых или песчаных грунтах, имеющих высокое удельное сопротивление (от 300-500 Ом*м), без применения специальной техники и насыпного грунта. Также на объектах, где по каким-то причинам невозможен монтаж заземляющих электродов на глубину более 1 метр, т.к. использование простых металлических электродов неэффективно из-за необходимости применять большое кол-во таких заземлителей (до 100).

Монтаж и расчёт такого заземления очень просты. Но за этой простотой кроются высокотехнологичные и современные решения, нацеленные только на бескомпромиссное качество результата.



Достоинства электролитического заземления

  • электрод электролитического заземления обеспечивает сопротивление заземления до 12 раз меньше, чем обычный стальной электрод таких же размеров
  • специальная смесь минеральных солей с патентованной добавкой:
    Электролитическая соль
    • не вызывает ускорения коррозии электрода
    • не превращается в электролит сразу всем объемом при повышенной влажности грунта (актуально в весенний период)
    • делает процесс выщелачивания равномерным и постоянным. Это способствует не просто сохранению концентрации электролита в грунте,
      а ее увеличению со временем, что способствует дополнительному уменьшению сопротивления заземления



  • срок службы такого электрода составляет не менее 50 лет
  • малая глубина монтажа электролитического заземления (0,7 м) делает такой заземлитель очень универсальным к применению, без забот о влиянии на него вечномерзлого грунта (в частности, эффекта "выталкивания")



Принцип действия

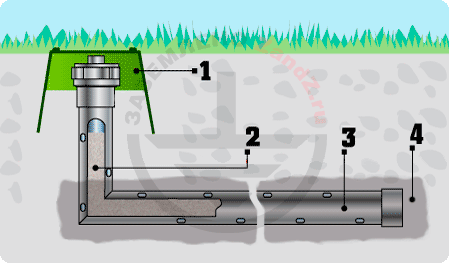

Электролитическое заземление
1. Колодец для обслуживания
2. Специальная смесь минеральных солей
3. Электрод - заземлитель
4. Заполнитель околоэлектродный

Главный элемент электролитического заземления - полый электрод (труба) |___ -образной формы с перфорацией в горизонтальной части, устанавливаемый в зоне протайки вечномерзлого грунта (на глубину 0,7 метра) и заполненный специальной смесью минеральных солей. Эта смесь впитывает воду из окружающей среды, превращаясь в электролит (выщелачиваясь), после чего проникает в грунт, повышая его электропроводность (понижая его удельное сопротивление) и уменьшая его промерзание (понижая температуру замерзания). Обмен жидкостями осуществляется через перфорированную поверхность электрода.

За основу электрода электролитического заземления взяты традиционные методы, описанные на отдельной странице: "Заземление в вечной мерзлоте".



Особенность применения
(образование талика)

Зона талика электролитического электродаИз-за уменьшения температуры замерзания грунта, около электрода образуется зона талика, могущая представлять опасность для фундамента рядом стоящего здания или дорожного покрытия. Зона талика на поверхности грунта представляет собой овал размером около 3 х 6 метров.

В ходе проектных работ необходимо учитывать эту особенность и отдалять электроды от объектов, могущих быть повреждёнными.

Комплект заземления ZZ-100-102

Этот вид заземления представлен готовым комплектом ZZ-100-102, который содержит все, необходимые для монтажа заземляющего электрода, компоненты, легко сопрягаемые друг с другом.



Электрод электролитического заземления
Увеличить фото



Электрод - заземлитель
1 штука

Труба из нержавеющей стали в виде буквы “L” с перфорацией в горизонтальной части. Для соединения с заземляющим проводником используется медный канат S => 70 мм², подсоединенный к трубе. Общая длина электрода = 3 метра.

Электрод в комплекте ZZ-100-102 уже наполнен специальной смесью минеральных солей.



Заполнитель околоэлектродный электролитического заземления
Увеличить фото



Заполнитель околоэлектродный
3 мешка

Грунтовый заменитель из смеси графитовой крошки со специальным видом глинистого минерала предназначен для увеличения площади электрического контакта электрода с почвой, а также для обеспечения равномерности процесса выщелачивания.



Колодец электролитического заземления
Увеличить фото



Колодец для обслуживания
1 штука

Пластиковый колодец предназначен для установки над вертикальной частью электрода (глубина погружения не более 50 см).

Облегчает обслуживание электрода, проведение замеров его параметров.



Зажим заземления
Увеличить фото

Зажим для подключения проводника
1 штука

Профилированный зажим из нержавеющей стали с болтами М10. Позволяет соединять медный канат от электрода с заземляющим проводником - круглым проводом либо полосой (шириной до 40 мм).

Возможно безопасное использование стального и оцинкованного проводника - для этого внутри зажима находится прокладка, препятствующая образованию электрохимической связи между сталью/цинком и медью.

Для предотвращения самоотвинчивания резьбовых соединений "болт-гайка" используются пружинные шайбы (шайбы Гровера / гровер-шайбы), установленные между поверхностью зажима и гайкой.



Лента заземления
Увеличить фото

Лента гидроизоляционная
1 штука

Лента используется для защиты соединения (зажима) от почвенной и электрохимической коррозии путем полного вытеснения воды (влаги) из места соединения, без которой процесс коррозии невозможен. При этом лента не теряет своих физических и механических свойств в течении многих лет.

Изготовлена из нетканного синтетического волокнистого материала, пропитанного и покрытого нейтральным составом на основе насыщенного нефтяного углеводорода (петролатум) и инертного кремниесодержащего наполнителя. Остается пластичной под воздействием широкого спектра температур. Не затвердевает и не растрескивается. Высокостойкая к неорганическим кислотам, щелочам, солям и микроорганизмам, высокогерметичная в отношении воды, водяного пара и газа.



Представленные фотографии продуктов могут отличаться от реальных.



Индивидуальная конструкция электрода
(вертикальное исполнение)

Вертикальный электролитический электродГоризонтальная конструкция электрода является наимеенее трудозатратной при монтаже без использования специальной техники. При доступности на объекте буровой установки возможно производство электродов вертикальной конструкции длиной/глубиной 3, 6 и 9 метров.



Обслуживание электролитического заземления

Монтаж электролитического заземленияОбслуживание электрода - очень простое. Оно состоит в периодическом (раз в несколько лет) открытии крышки электрода и визуальном определении количества солевой смеси внутри него. Если смесь полностью превратилась в электролит, то электрод заправляется: в него засыпается новый объем солей.

Больше ничего не нужно. Заправки электрода достаточно на минимальный срок службы - 10 лет (в среднем - 15 лет). Поэтому первый осмотр рекомендуется проводить не ранее этого срока.
