Решение для комплексной защиты от перенапряжений
системы контроля доступа и охранной сигнализации

Любая система охранной сигнализации, обнаружения вторжения и контроля доступа (СКД), из-за обширных связей между панелью управления и различных датчиков или сигнализаторов, особенно уязвима для перенапряжений, вызванных в результате близкого удара молнии. Защита таких установок особенно важна на объектах специального назначения или на необслуживаемых площадках. Компания RST предлагает комплексные решения для всесторонней защиты от перенапряжений центральной системы сигнализации. Защита подбирается в соответствии с техническими требованиями системы и требованиями нормативных документов.

Для защиты систем контроля доступа и охранной сигнализации разработана специальная серия ограничителей перенапряжений RST AL. Эти продукты обеспечивают эффективную защиту панелей управления, а также отдельных компонентов системы, таких как устройства оповещения, пульты, сирены. Малый размер ограничителей серии RST AL позволяют обеспечить компактность и эстетичность установки защиты от перенапряжения. Сменные модули позволяют подобрать любую конфигурацию. Максимальное рабочее напряжение U_c = 17 В, благодаря чему возможно использование ограничителей почти во всех типичных системах сигнализации.

Серия RST AL включает в себя следующие модули:

• RST AL 15HDC для силовых цепей до 2,5 А;
• RST AL 15DC для сигнальных и силовых цепей до 0,5 А;
• RST AL RS для стандарта передачи данных RS 485;
• RST AL TMP модуль сигнализации вскрытия.

Ограничители RST протестированы на соответствие категориям С1, С2 и D1 стандарта DIN EN 61643-21, что гарантирует высокое качество и эффективность продукта. Категория D1 позволяет использовать ограничители для защиты наружных установок системы сигнализации.

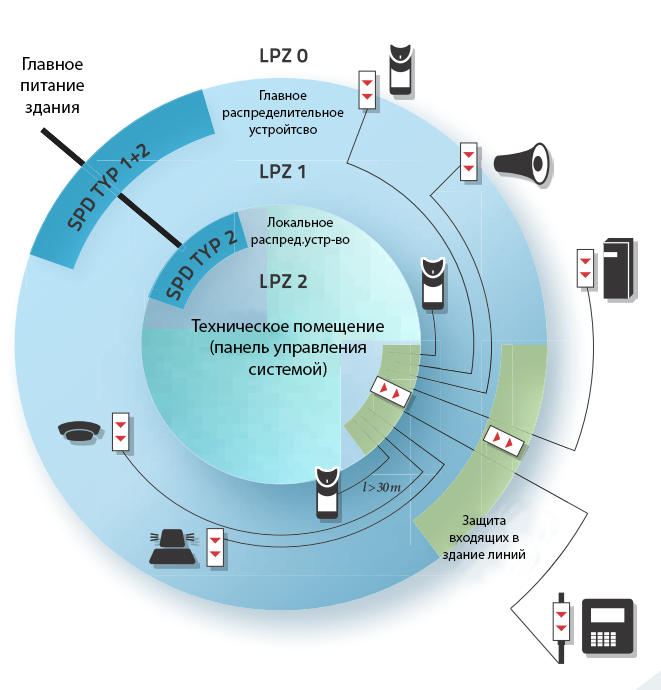

КОНЦЕПЦИЯ ЗАЩИТНЫХ ЗОН В СООТВЕТСТВИИ С IEC 62305

• Устройства защиты от перенапряжений (УЗИП) должны устанавливаться на границах отдельных зон LPZ;
• Все цепи должны входить в зону LPZ по-возможности в одной точке;
• Цепи, размещенные на объекте, который частично находится в зоне LPZ 0A, должны быть защищены в приграничных зонах LPZ 0/1 ограничителями, выдерживающими частичный ток молнии:
• тип 1 + 2 или Тип 1 + 2 + 3 для цепей питания,
• категория D1 / D2 для слаботочных цепей;
• На границе зон 1/2 или для длинных кабелей (> 30 м)ограничители также должны быть установлены непосредственно у защищаемых устройств.
