Решение для комплексной защиты от перенапряжений
системы наружного видеонаблюдения

Комплекс мер по защите от импульсных перенапряжений системы видеонаблюдения (CCTV) должен включать в себя защиту как отдельных камер, так и оборудования, расположенного в центре видеонаблюдения (регистраторы, мониторы, и т.д.). Защита от перенапряжения должна быть обеспечена в цепи источника питания и во всех сигнальных линиях (управление камерами и т.д.). Защита от перенапряжений должна быть разработана в соответствии с концепцией защитных зон, описанной в IEC 62305. В общем случае при анализе систем видеонаблюдения объекта, вы можете определить следующие зоны:

• LPZ 0 - внешняя зона LPZ 0A , в пределах которой существует риск прямого разряда и LPZ 0B-наружная защитная зона, которая создается системой молниезащиты;
• LPZ 1 – Зона внутри защищаемого здания;
• LPZ 2 – Помещение внутри здания, где расположен центр видеонаблюдения(LPZ 2 находится внутри LPZ 1).

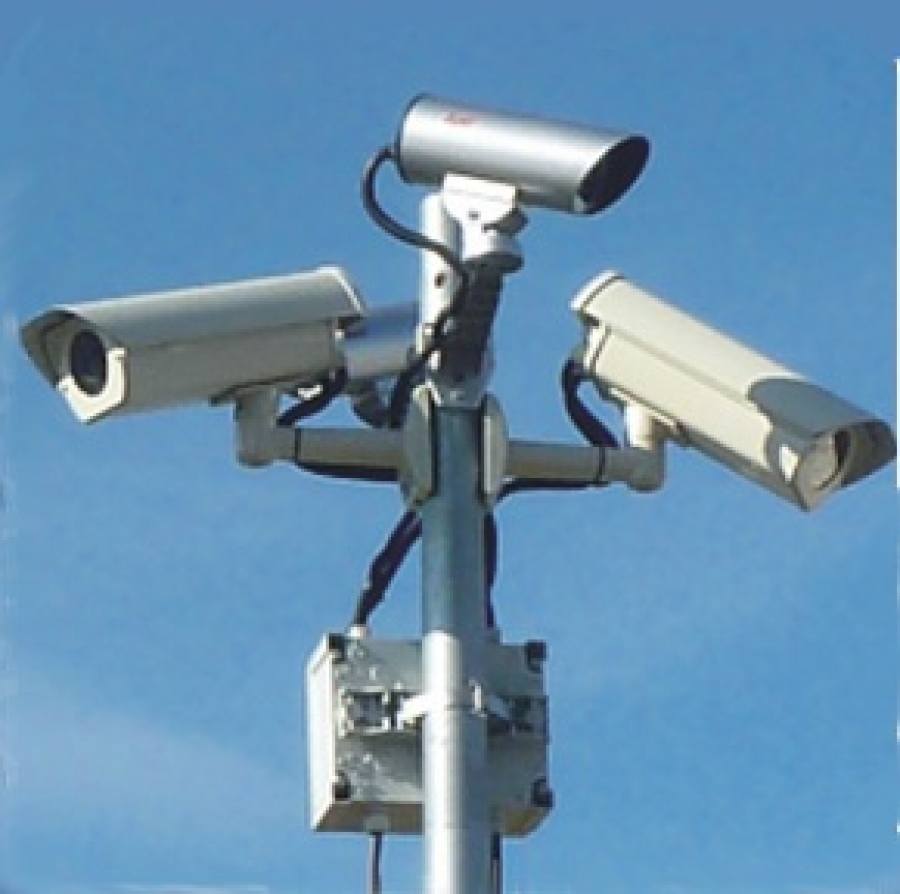

1. Защита камер видеонаблюдения - системы RST TV

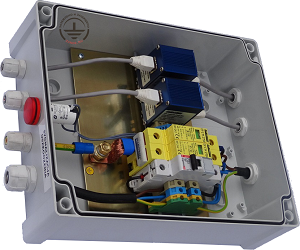

Системы RST TV - это решения для непосредственной защиты камер видеонаблюдения, предлагаемые в различных конфигурациях в зависимости от потребностей и требований заказчика. Они, как правило, выполнены в виде герметичных шкафов для монтажа в непосредственной близости от защищаемой камеры и подключения к цепям: питания (DC, AC); передачи видеосигнала (коаксиальный, витая пара) ; управления.

Параметры ограничителей подобраны таким образом, чтобы защищать отдельные выбранные линии, в каждом случае исходя из потребностей охраняемой системы. Комплекты защиты выполнены в стандартном пластиковом корпусе IP65, оснащенном терминалами. По запросу система поставляется в стальном корпусе любого размера. Система оснащена сигнализацией повреждения, что обеспечивает простой способ быстро проверить состояние безопасности.

В шкафу защиты от перенапряжения также предоставляется пространство для установки других компонентов видеонаблюдения, такие как источники питания, преобразователи и переключатели.

ОСНОВНЫЕ СВОЙСТВА СИСТЕМЫ RST TV:

• Защита внешних и внутренних камер;
• Защита от перенапряжений цепей питания (переменного или постоянного тока);
• Защита контрольных цепей поворотных камер с любым интерфейсом передачи (по умолчанию RS 485);
• Клемма заземления для прямого подключения к заземлителю;
• Степень герметичности (IP), и устойчивость к УФ-излучению выбирается в соответствии с пожеланиями заказчиков (по умолчанию: IP55);
• Системы оснащены наружной визуальной сигнализацией повреждения от перенапряжения.

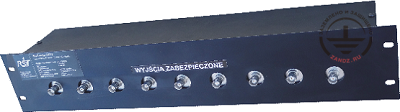

2. Защита центра видеонаблюдения - система RST Safe

RST Safe представляет собой комплексное решение для защиты оборудования, размещенного в центре видеонаблюдения. Как правило, от перенапряжения необходимо защитить линии передачи видеосигнала и цепи управления. Комплекты защиты выполнены в виде панелей для установки в 19" стойку. Типичная система может защитить до 9 коаксиальных кабелей с волновым сопротивлением 75 Ом, если передачу видео осуществляет многожильный кабель - до 28 пар.

Для организации всесторонней защиты центра видеонаблюдения также необходимо обеспечить безопасность цепей питания. Для этих целей мы предлагаем широкий спектр продуктов LEUTRON.

ОСНОВНЫЕ СВОЙСТВА СИСТЕМЫ RST SAFE:

• Уникальное предложение, компактное решение для коаксиальных кабелей передачи видеосигнала (от 1 до 9 шт.), монтируемое в стандартную стойку 19 ";
• Простой и быстрый монтаж;
• Система заземляется при помощи 2 винтовых клемм M8;
• Очень высокая стойкость к импульсным токам (18 кА 8/20 мс для каждого кабеля);
• Обеспечивает прохождение постоянной составляющей по коаксиальной линии;
