Решение для комплексной защиты от перенапряжений
ветрогенераторных установок

Ветрогенератор

На сегодняшний день ветрогенераторные установки набирают все большую популярность в качестве одного из самых доступных и простых в исполнении способов автономной электрификации объектов.

Ветровые турбины, как правило, устанавливают на открытий местности на большой высоте, в результате чего они особенно подвержены воздействию молнии. Для обеспечения безопасной и надежной работы они должны быть соответствующим образом защищены от перенапряжения. Компания LEUTRON подготовила специальное предложение для защиты ветровых турбин.

В функциональной схеме ветроэлектростанции можно выделить следующие элементы и цепи, которые требуют защиты от перенапряжений:

  • основное питание;
  • линии связи;
  • распределительное устройство и шкаф управления;
  • преобразователь;
  • генератор;
  • системы контроля мощности, измерения и автоматизации;
  • сигнальное освещение и погодные датчики;

Электрическая связь между генератором ветротурбин и трансформаторной станцией выполняется чаще всего линией напряжением 400/690 В с системой зазмеления TN или IT. Для таких напряжений компания LEUTRON предлагает специально разработанные разрядники перенапряжений. PowerPro BC TNC 50-440 / 690 представляют из себя ограничители перенапряжений типа I +II, выполненные по безвыдувной технологии, и характеризуются высокой устойчивостью к токам молнии (150 кА 10/350 мс), обеспечивающих ограничение напряжения в цепи основного питания до уровня 2,5 кВ.

LEUTRON так же разработал предложение для обеспечения II уровня защиты генератора: EnerPro CST 440 (TN системы) и EnerPro ЕС 750 FM TNC (ИТ-система).

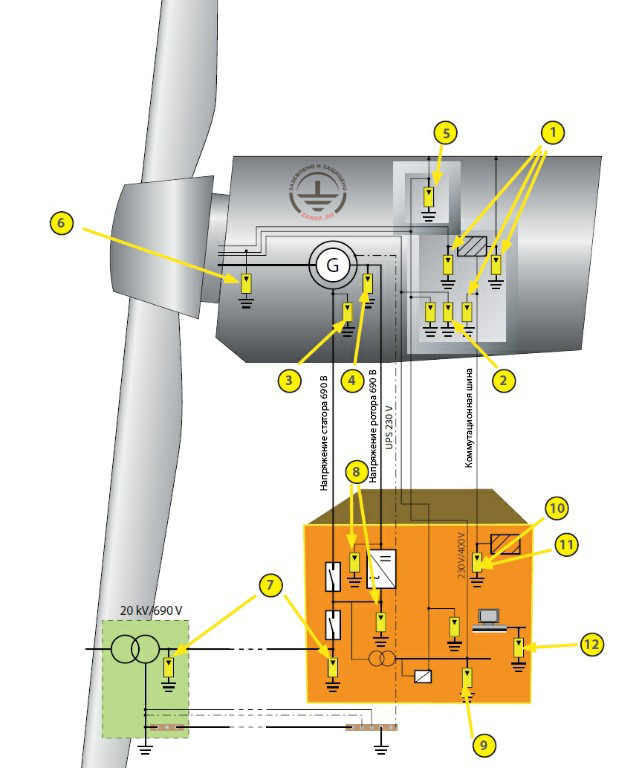

Ниже представлена разработанная компанией LEUTRON схема комплексной защиты ветроэнергетической установки от перенапряжений.

Схема защиты от перенапряжений ветрогенераторной установки


Место установки

Ограничители

Артикул

1

Питание 24 В (постоянный ток)

Сигнальные линии

Магистраль

RS 485/

EP D TN 24V/16A

DP2x1-24V/24V-0.3 Ohm

DP2x1 SDSL-Tr

DP-RS 485-Tr

LE-380-550

LE-262-424

LE-240-018

LE-370-485

2

Питание 230/400 В

EP C S T 275

LE-381-270

3

Статор генератора:

система 400/690 В TN

система 690 IT

Специальные решения:



EP C S T 440

EP WE TNC 750

NAK 600TT-100kA

PP WEA Y 1000



LE-381-300

LE-381-706

LE-378-001

LE-377-052

4

Ротор генератора:

система 400/690 В TN

система 690 IT

Специальные решения:



EP C S T 440

EP WE TNC 750

NAK 600TT-100kA

PP WEA Y 1000



LE-381-300

LE-381-706

LE-378-001

LE-377-052

5

Световая сигнализация, погодные датчики

DPS 2x1 ST

DPS 2x1 ... HF

LE-261-002

LE-261-004

6

Сердечник ротора (питание 230/400 В)

Сигнальные линии

EP C S T 275

DPS 2x1 ST

DPS 2x1 HF

LE-381-270

LE-261-002

LE-261-004

7

Основное питание (400/690 В TN или IT)

PP BC TNC 50-400/690

LE-374-504

8

Преобразователь

Специальные решения

EP C S T 440

EP WE TNC 750

NAK 600TT-100kA

PP WEA Y 1000

LE-381-300

LE-381-706

LE-378-001

LE-377-052

9

Распределительное устройство и шкаф управления
(питание 230/400 V)

EP C S T 275

LE-381-270

10-11

Автоматика

Сигнальные линии, магистраль

EP D TN 24V/16A

DPS 2x1 ST

LE-380-550

LE-261-002

12

Модем (питание 230/400 В)

Линии телекоммуникации

EP C S T 275

DPS 2x1 ... HF

DP RJ45 f/f

LE-381-270

LE-261-004

LE-240-011
