Технология Dissipation Array System или система "рассеяния гроз".

Установив систему внешней молниезащиты на свой объект, владелец хочет быть уверенным в том, что полностью обезопасил его от воздействий молнии, защитил жизнь и здоровье находящихся внутри людей и целостность оборудования. Большинство распространенных в настоящее время методов молниезащиты основано в первую очередь на перехвате и перенаправлении удара молнии. Их принцип действия заключается в создании условий, в которых разряд молнии произойдет в специально подобранный и сконструированный молниеприемник, после чего ток молнии по токоотводам будет направлен в землю и распределен в ней с помощью заземляющего устройства.

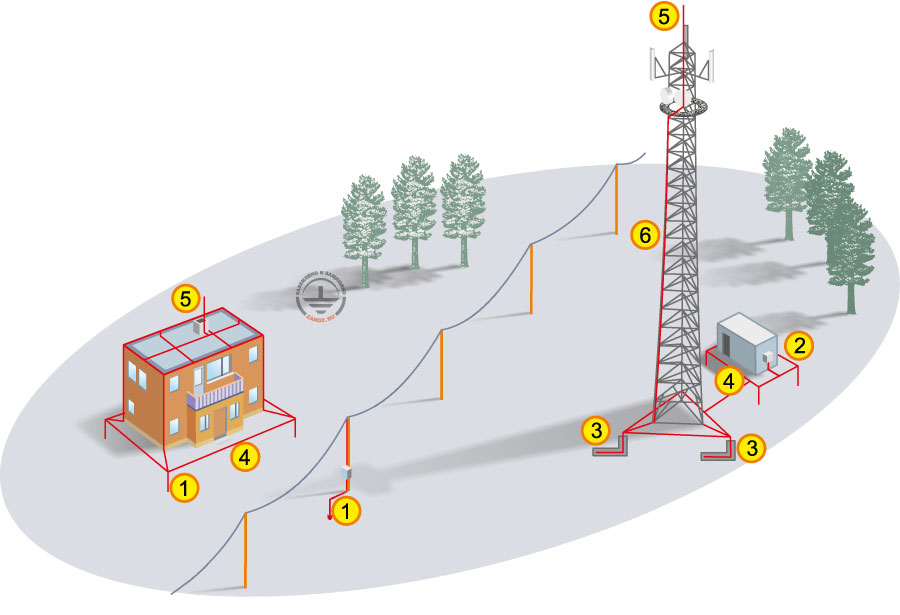

Рис 1. Традиционная система внешней молниезащиты

Рис 1. Традиционная система внешней молниезащиты

Ключевым моментом этих систем является то, что они не нейтрализуют, а лишь минимизируют воздействие молнии. Даже спасая объект от физического разрушения в результате прямого удара, эти системы не могут в полной мере устранить так называемые вторичные воздействия - импульсные перенапряжения, возникающие в результате электромагнитного действия тока молнии. В свою очередь эти явления могут послужить причиной сбоя или полного выхода из строя дорогостоящего оборудования, привести к возгоранию чувствительных микросхем и прочим неприятным последствиям. Безусловно, можно бороться и с этими воздействиями, для этого существует целый ряд устройств, способных ограничить перенапряжения в электросети. Но в этой статье мы хотим рассказать о принципиально ином подходе к организации молниезащитной системы.

Старая как мир истина «лучше предотвратить, чем бороться с последствиями» подтолкнула инженеров к созданию системы, способной исключить развитие разряда молнии в защищаемый объект. Эта система получила название Dissipation Array System (DAS), дословно его можно перевести как «Система многоэлектродного рассеивания».

Работа системы DAS основана на явлении развития короны от резко выступающих конструкций, находящихся в сильном электрическом поле грозового облака (далее будем называть эти конструкции приемниками). После зарождения, эта корона ионизирует воздух вокруг себя, обеспечивая тем самым свой рост, и при достижении критической скорости роста, она переходит в стримерную форму, чем инициирует выработку лидера навстречу облаку. Т.е. приемник разряжает молнию «на себя», как это и происходит в классической молниезащитной системе.

Чтобы этого избежать, необходимо распределить энергию электрического поля грозового облака по как можно большему количеству близко расположенных друг к другу приемников. В этом случае все приемники одновременно ионизируют воздух, рост каждой отдельно взятой короны ничтожно мал и переход ее в стримерную форму становится невозможен.

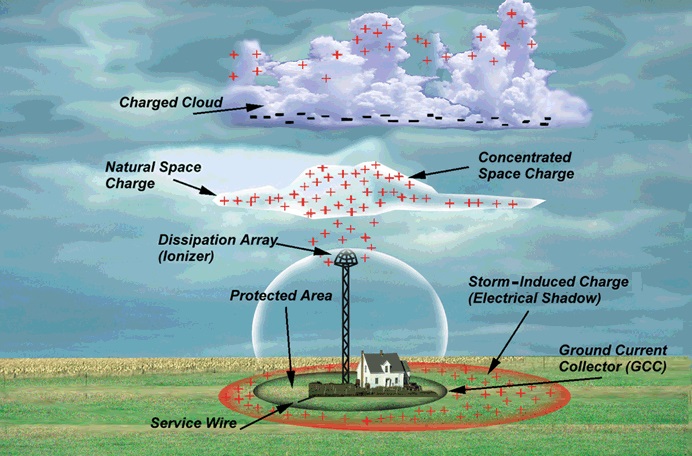

Рис. 2. Принцип работы Dissipation Array System

Рис. 2. Принцип работы Dissipation Array System

Dissipation Array System представляет из себя металлическую полусферическую конструкцию типа «зонтик», на которой распределены 5000-10000 тысяч металлических игл высотой около 10 см, каждая из игл ионизирует воздух в пространстве над «зонтиком», сводя к минимуму возможность формирования с него встречного лидера. Таким образом, DAS не перехватывает разряд молнии, а именно препятствует его возникновении. В результате защищаемый объект не испытывает ни первичных, ни вторичных последствий удара молнии.

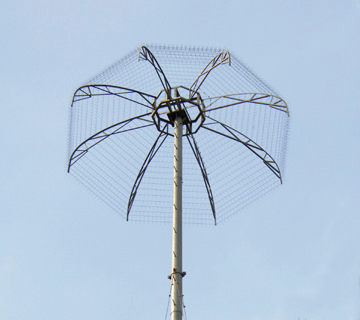

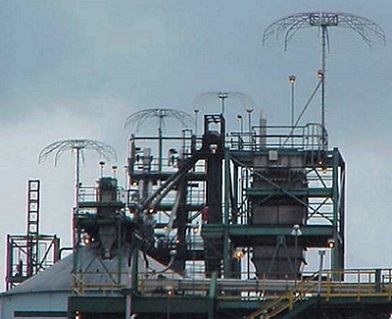

Рис. 3. Устройство «зонтика» DAS Рис. 4. Система DAS на объекте
Рис. 3. Устройство «зонтика» DAS Рис. 4. Система DAS на объекте



Из минусов системы можно отметить следующее:

  • Небольшая зона защиты. DAS защищает только область, находящуюся строго под защитным устройством.
  • Каждый раз необходимо проектировать и изготавливать индивидуальную конфигурацию «зонтика», исходя из геометрии защищаемого объекта.
  • Как результат, трудоемкость и дороговизна установки системы.

Тем не менее, система DAS была разработана еще в 1971 г. и успела найти широкое применение в США и Японии. Особенной популярностью она пользуется, когда речь идет об ответственных объектах, таких как объекты нефтегазовой отрасли, важные транспортные магистрали, крупные узлы связи, оснащенные дорогостоящей чувствительной техникой и другие.
