Удельное сопротивление грунта

Расчетное удельное электрическое сопротивление грунта (Ом*м) - параметр, определяющий собой уровень "электропроводности" земли как проводника, то есть как хорошо будет растекаться в такой среде электрический ток от заземлителя.

Это измеряемая величина, зависящая от состава грунта, размеров и плотности
прилегания друг к другу его частиц, влажности и температуры, концентрации в нем растворимых химических веществ (солей, кислотных и щелочных остатков).

Использование в расчетах

Удельное сопротивление грунтаЭлектрическое удельное сопротивление грунта является основным параметром для расчета заземления.

Чем меньший размер имеет эта величина, тем меньше будет сопротивление заземления смонтированного устройства.



Величины расчетного электрического удельного сопротивления грунта (таблица)

Грунт

Удельное сопротивление, среднее значение (Ом*м) Сопротивление заземления для комплекта
ZZ-000-015, Ом
Сопротивление заземления для комплекта
ZZ-000-030, Ом
Сопротивление заземления для комплекта
ZZ-100-102, Ом
Асфальт 200 - 3 200 17 - 277 9,4 - 151 8,3 - 132
Базальт 2 000 Требуются специальные мероприятия (замена грунта)
Бентонит (сорт глины) 2 - 10 0,17 - 0,87 0,09 - 0,47 0,08 - 0,41
Бетон 40 - 1 000 3,5 - 87 2 - 47 1,5 - 41
Вода
Вода морская 0,2 0 0 0
Вода прудовая 40 3,5 2 1,7
Вода равнинной реки 50 4 2,5 2
Вода грунтовая 20 - 60 1,7 - 5 1 - 3 1 - 2,5
Вечномёрзлый грунт (многолетнемёрзлый грунт)
Вечномёрзлый грунт - талый слой (у поверхности летом) 500 - 1000 - - 20 - 41
Вечномёрзлый грунт (суглинок) 20 000 Требуются специальные мероприятия (замена грунта)
Вечномёрзлый грунт (песок) 50 000 Требуются специальные мероприятия (замена грунта)
Глина
Глина влажная 20 1,7 1 0,8
Глина полутвёрдая 60 5 3 2,5
Гнейс разложившийся 275 24 12 11,5
Гравий
Гравий глинистый, неоднородный 300 26 14 12,5
Гравий однородный 800 69 38 33
Гранит 1 100 - 22 000 Требуются специальные мероприятия (замена грунта)
Гранитный гравий 14 500 Требуются специальные мероприятия (замена грунта)
Графитовая крошка 0,1 - 2 0 0 0
Дресва (мелкий щебень/крупный песок) 5 500 477 260 228
Зола, пепел 40 3,5 2 1,7
Известняк (поверхность) 100 - 10 000 8,7 - 868 4,7 - 472 4,1 - 414
Известняк (внутри) 5 - 4 000 0,43 - 347 0,24 - 189 0,21 - 166
Ил 30 2,6 1,5 1
Каменный уголь 150 13 7 6
Кварц 15 000 Требуются специальные мероприятия (замена грунта)
Кокс 2,5 0,2 0,1 0,1
Лёсс (желтозем) 250 22 12 10
Мел 60 5 3 2,5
Мергель
Мергель обычный 150 14 7 6
Мергель глинистый (50 - 75% глинистых частиц) 50 4 2 2
Песок
Песок, сильно увлажненный грунтовыми водами 10 - 60 0,9 - 5 0,5 - 3 0,4 - 2,5
Песок, умеренно увлажненный 60 - 130 5 - 11 3 - 6 2,5 - 5,5
Песок влажный 130 - 400 10 - 35 6 - 19 5 - 17
Песок слегка влажный 400 - 1 500 35 - 130 19 - 71 17 - 62
Песок сухой 1 500 - 4 200 130 - 364 71 - 198 62 - 174
Супесь (супесок) 150 13 7 6
Песчаник 1 000 87 47 41
Садовая земля 40 3,5 2 1,7
Солончак 20 1,7 1 0,8
Суглинок
Суглинок, сильно увлажненный грунтовыми водами 10 - 60 0,9 - 5 0,5 - 3 0,4 - 2,5
Суглинок полутвердый, лесовидный 100 9 5 4
Суглинок при температуре минус 5 С° 150 - - 6
Супесь (супесок) 150 13 7 6
Сланец 10 - 100
Сланец графитовый 55 5 2,5 2,3
Супесь (супесок) 150 13 7 6
Торф
Торф при температуре 10° 25 2 1 1
Торф при температуре 0 С° 50 4 2,5 2
Чернозём 60 5 3 2,5
Щебень
Щебень мокрый 3 000 260 142 124
Щебень сухой 5 000 434 236 207



Сопротивление заземления для комплектов ZZ-000-015 и ZZ-000-030, указанное в таблице, может использоваться
при различных конфигурациях заземлителя - и точечной, и многоэлектродной.

Вместе с таблицей ориентировочных величин расчетного удельного сопротивления грунта предлагаем Вам
воспользоваться географической картой уже смонтированных ранее заземлителей на базе готовых комплектов заземления ZANDZ
с результатами замеров сопротивления заземления.

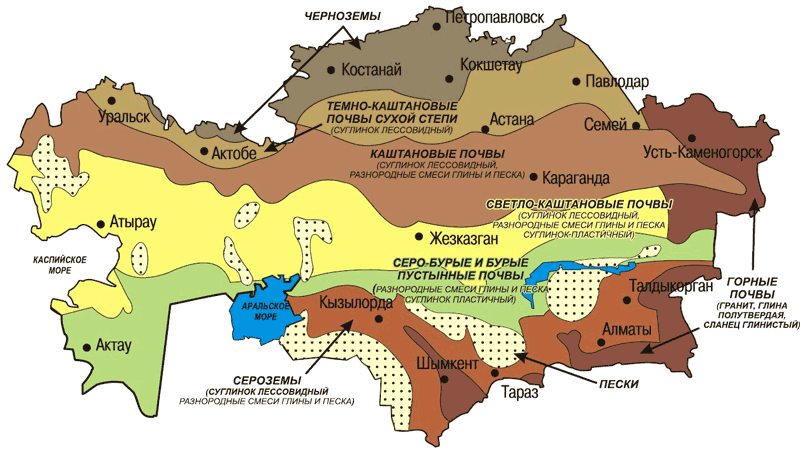

Типы грунтов республики Казахстан
и их удельные электрические сопротивления (карта)

Удельное электрическое сопротивление грунтов Казахстан

Тип грунта Ом*м
Известняк поверхностный 5 050
Гранит 2 000
Базальт 2 000
Песчаник 1 000
Гравий однородный 800
Песчаник влажный 800
Гравий глинистый 300
Чернозём 200

Тип грунта Ом*м
Разнообразные смеси глины и песка 150
Суглинок лесовидный 100
Глина полутвёрдая 60
Сланцы глинистые 55
Суглинок пластичный 30
Глина пластичная 20
Подземные водоносные слои 5






Глина, суглинок, супесь (различия)

Рыхлые осадочные грунты, состоящие из глины и песка, классифицируются по содержанию в них глинистых частиц:

  • глина - более 30%. Глина очень пластичная, хорошо скатывается в шнур (между ладонями). Скатанный из глины шар сдавливается в лепешку без образования трещин по краям.
    • тяжелая - более 60%
    • обычная - от 30 до 60% с преобладанием глинистых частиц
    • пылеватая - от 30 до 60% с преобладанием песка

  • суглинок - от 10% до 30% глины. Этот грунт достаточно пластичен, при растирании его между пальцами не чувствуются отдельные песчинки. Скатанный из суглинка шар раздавливается в лепешку с образованием трещин по краям.
    • тяжелый - от 20 до 30%
    • средний - от 15 до 20%
    • легкий - от 10 до 15%

  • супесь (супесок) - менее 10% глины. Является переходной формой от глинистых к песчаным грунтам. Супесь наименее пластичная из всех глинистых грунтов; при ее растирании между пальцами чувствуются песчинки; она плохо скатывается в шнур. Скатанный из супеси шар рассыпается при сдавливании.

Зависимости от условий

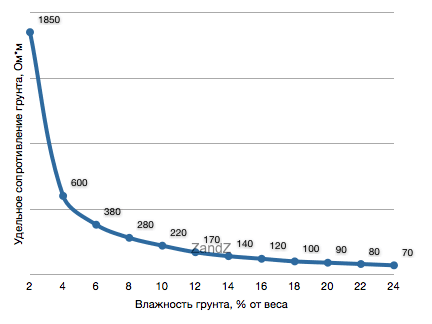

Зависимость удельного сопротивления грунта (суглинок) от его влажности
(данные из IEEE Std 142-1991): Удельное сопротивление грунта и влажность



Зависимость удельного сопротивления грунта (суглинок) от его температуры
(данные из IEEE Std 142-1991):
Удельное сопротивление грунта и температура
На этом графике хорошо видно, что при температуре ниже нуля грунт резко повышает свое удельное сопротивление, что связано с переходом воды в другое агрегатное состояние (из жидкого в твердое) - почти прекращаются процессы переноса заряда ионами солей и кислотными/щелочными остатками.
