2.2. Ограничители перенапряжений класса I/II



Новые типы ограничителей класса I фирмы LEUTRON также соответсвуют требованиям, предьявдяемым ограничителям класса II. Благодаря этому системы данных ограничителей с уровнем защиты по напряжению ниже 2500 В могут заменить собой применение до сих пор используемых решений, состоящих из нескольких групп элементов.

С целью упрощения проектирования и монтажа введено понятие ограничителей класса I/II.

Примерами таких решений, предлагаемых фирмой LEUTRON, являются ограничители типа PowerPro BC 25kA (FM), IsoPro BC 60kA (FM), а также IsoPro BC 25kA (FM).

Размеры ограничителей, их строение и форма аналогичны ограничителям класса I. Вид наиболее часто используемых ограничителей класса I/II, предназначенных для сети TN-C, TN-S и TT представлены на рис.2.8.



IsoPro BC TNC 25/75kA

IsoPro BC TNS 25/100kA

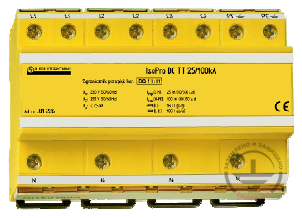

IsoPro BC TT 25/100kA

Рис. 2.8. Вид ограничителей класса I/II типа IsoPro



Основные параметры этих ограничителей представлено в таблице 2.3.



Таблица 2.3. Ограничители перенапряжений класса I/II

ТИП ОГРАНИЧИТЕЛЯ

PowerPro BC 25 kA (FM)

IsoPro BC 25 kA (FM)

IsoPro BC 60 kA (FM)

Статическое напряжение срабатывания

Uagn

≥ 800V

900 ± 20%

900 ± 20%

Номинальное рабочее напряжение 50/60 Гц

UN

230/400 V

230/400 V

230/400 V

Наибольшее продолжительное рабочее напряжение 50/60 Гц

Uc

255 V

255

255

100% напряжение срабатывания при ударе молнии 1.2/50 мкс

Uas

≤ 2500V

≤ 2500V

≥ 2500V

Уровень защиты по напряжению

Up

≤ 2 500V

≤ 2 500V

≤ 2 500V

Номинальный мипульсный ток 10/350 мкс

Iimp

25 kA

25 kA

60 kA

Максимальный предшествующий предохранитель



250 A gL

160 A gL

160 A gL

Сопротивление изоляции

Risol

≥ 1010 Ом

≥ 1010 Ом

≥ 1010 Ом

Время ответа

tA

≤ 50 ns

≤ 50 ns

≤ 50 ns

Области рабочей температуры

υ

-400...+850

-400...+850

-400...+850

Степень защиты, обеспечиваемая корпусом



IP 20

IP 20

IP 20

Артикул





LE-373-825

LE-373-830

Артикул (исполнение с отслеживанием работоспособности)





LE-373-826

LE-550-518

Монтаж



На шине 35 mm



Ограничители класса I/II характеризуются уровнем защиты по напряжению ниже 2500В и обеспечивают основную защиту электрического оборудования в строительных объектах, оснащенных молниезащитной системой.

Выбор уровня ограничения по напряжению ниже 2500 В имеет еще одно преимущество. Применение ограничителей с такими уровнями защиты требует норма IEC 60364-443 в случае, когда «оборудование получает питание воздушной линией низкого напряжения или с такой линией соединено». Эти рекомендации касаются защиты от перенапряжений атмосферных, доходящих снаружи к электрическому оборудованию в строительных объектах без молниезащитных устройств, если они находятся в районах, где количество грозовых дней в году составляет более 25.





2.3. Универсальные ограничители класса I/II/III



Следующим этапом развития ограничителей класса I стало применение многокамерных разрядников, обеспечивающих уровень защиты по напряжению ниже 1000 В, это так называемые ограничители перенапряжений класса I/II/III(рис.2.9), выполняющие требования области испытаний классов I, II и III.

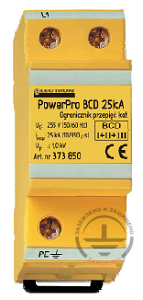

a) ограничитель с парой зажимов для подключения с фазным или нейтральным проводником

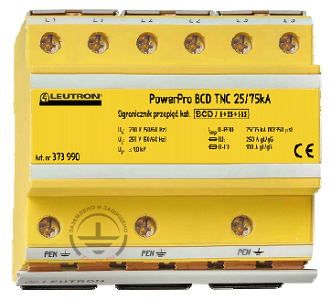

b) модульная система ограничителей для системы сети TN-C

Рис.2.9. Ограничитель PowerPro BCD

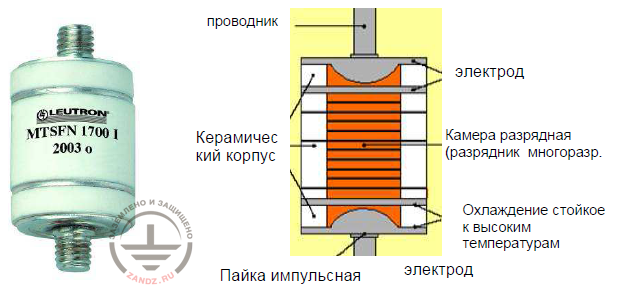

В этих ограничителях применяется новое поколение разрядника, помещенного в газе (рис.3.10), который обеспечивает уровень защиты по напряжению ниже 1000 В.

Рис.2.10. Многокамерный разрядник универсального устройтсва для ограничения перенапряжений



Универсальные ограничители PowerPro BCD имеют, в сравнении с типовыми ограничителями класса I, следующие преимущества:

  1. Обеспечивают защиту электрического оборудования и запитанных устройств от воздействия части тока молнии, а также всякого рода перенапряжений.
  2. Могут быть использованы для защиты от прямого воздействия части тока молнии в соответствии с конкретным уровнем молниезащиты.
  3. Отвечает требованиям области испытаний классов I, II и III.
  4. Уровень защиты ограничителей по напряжению составляет ниже 1000 В.
  5. Характеризуется простым строением, где присутствуют только разрядники без дополнительных элементов управления или ускоряющих срабатывание, что уменьшает их аварийность.
  6. Имеет указатель повреждения разрядника (реакция на нагревание разрядника).
  7. Простая система защиты состоящая только из 3 или 4 ограничителей.
  8. Могут быть использованы во всех видах стоительных объектов.
  9. Ограничители можно монтировать в параллельной системе или последовательной. Ограничители PowerPro BCD не требуют дополнительных предохранений, если значения фазовых предохранителей не превышают 250 A gL/gG и 100A gL/gG (соответствиенно для параллельной системы и последовательной).
  10. Строение защитных систем из однофазных ограничителей приводит к тому, что существует возможность легкой и дешевой замены отдельных ограничителей в случае их повреждения. Не требуется замены целой защитной панели, как это имеет место в случае других решений.
  11. Не требуются защитные расстояния между ограничителями и соседними техническими устройствами (в применяемых обустроенных разрядниках не происходит выбросов газов из ограничителя).

Ограничители класса I/II/III нашли широкое применение в электрическом оборудовании небольших объектов, в которых работают электронные устройства, например контейнеры или шкафы с устройствами телекоммуникационными или контрольно-измерительной аппаратурой, базовые станции GSM.

В случае базовых станций необходимость применения ограничителей с таким низким уровнем защиты по напряжению вытекает из относительно низких уровней ударной стойкости работающих устройств.

Основные параметры ограничителей PowerPro представлены в таблице 2.4

Таблица 2.4. Oграничители перенапряжений класса I/II/III

ТИП  ОГРАНИЧИТЕЛЯ

PowerPro BCD 25kA (FM)

Статическое напряжение срабатывания

Uagn

≥800V

Номинальное рабочее напряжение 50/60 Гц

UN

230/400 V

Наибольшее продолжительное рабочее напряжение 50/60 Гц

Uc

255 V

100% напряжение срабатывания при ударе молнии 1.2/50 мкс

Uas

≤ 1000 V

Уровень защиты по напряжению

Up

≤ 1000 V

Номинальный импульсный ток 10/350 мкс

Iimp

25 kA

Максимальный предшествующий предохранитель



250 A gL

Сопротивление изоляции

Risol

≥ 1010 W

Время ответа

tA

≤ 50 ns

Области рабочей температуры

υ

-400...+850

Степень защиты, обеспечиваемая корпусом



IP 20

Артикул



LE-373-850

Артикул (исполнение с отслеживанием работоспособности)



LE-373-860

Монтаж



На шине 35 mm
