1.5. Размещение ограничителей перенапряжений - общие замечания

Правильное размещение ограничителей перенапряжений в линии электропитания имеет принципиальное значение для корректной работы спроектированной системы защиты от перенапряжений.

Как уже отмечалось ранее, при организации систем защиты от перенапряжений силового электроэнергетического оборудования ограничители монтируются в следующих местах:

снаружи строительного объекта, в зоне молниезащиты 0B, на входе питающих кабелей к устройствам (чаще это ограничители классов II, иногда класса I);
в месте перехода силовых кабелей через стену здания (в зависимости от уровня угрозы это ограничители класса I или II) – в кабельном соединении, заземленным кратчайшим путем к заземляющему устройству;
внутри строительного объекта:
- в локальных распределительных щитах (в зависимости от уровня угрозы это ограничители классов II или III);
- поблизости от защищаемых устройств (чаще это ограничители класса III, иногда - класса II, с точки зрения слишком малого номинального тока ограничителей класса III, составляющего чаще всего 16 A).

Необходимо здесь подчеркнуть, что из всех мест расположения ограничителей перенапряжений, предложенных в разделе 443 нормы IEC 60364-4, единственно правильным является расположение в кабельном соединениии при условии, что соединение находится в стене защищаемого здания.

Рекомендованное нормой размещение ограничителей в воздушной линии или в оборудовании здания нецелесообразно для защиты объекта.

Размещение ограничителей в воздушной линии:

В случае размещения ограничителей в воздушной линии, нельзя забывать о возможности проникновения ударов перенапряжений к силовому кабелю на трассе "столб воздушной линии – здание", что делает это размещение бесполезным.

Размещение ограничителей внутри здания:

Размещение ограничителей перенапряжений наружного назначения внутри здания может в свою очередь означать допущение важной ошибки с точки зрения повторных эффектов, сопровождающих процессы ограничения перенапряжений. В этой ситуации большой ток перенапряжений – после прохождения через ограничитель – будет протекать внутри здания на трассе "жила внутреннего кабеля – внутренний ограничитель перенапряжений – заземлитель", вызывающий повторное индуцирование перенапряжений в соседних запитанных устройствах и сигнальных линиях. Такое местоположение имеет смысл, например, тогда, когда ограничители размещены в помещении Главного Распределительного Щита, где по меньшей мере одна из стен является внешней стеной здания, а другие стены имеют экранирующие свойства, например сделаны из железобетона.

1.6. Стойкость ограничителей к короткому замыканию

Ограничители перенапряжений следует защищать от последствий тока короткого замыкания. Из его схемы включения (парралельное включение относительно зажимов защищаемой цепи) следует, что любое действие ограничителя перенапряжений вызывает в последствии протекание тока короткого замыкания в защищаемой линии. По этой причине производитель должен заявить, когда и какой предохранитель следует использовать последовательно с ограничителем, чтобы гарантировать соответствующую стойкость к току короткого замыкания схемы предохранитель – ограничитель перенапряжений.

Определяя потребность использования дополнительной защиты ограничителя переанпряжений включенным последовательно предохранителем, следует сравнить значения номинальных токов I_F1 фазных предохранителей защищаемой цепи с допустимым значением тока I_DOP, который может протекать в цепи ограничителя перенапряжений (рекомендованный производителем). В зависимости от результатов такого сравнения, следует использовать схему:

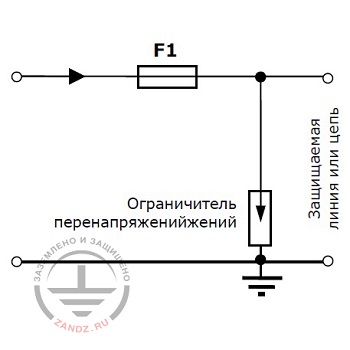

I_F1 ≤ I_DOP - без дополнительного защитного предохранителя (рис.1.3.a),

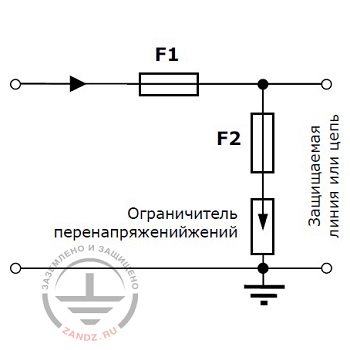

I_F1 > I_DOP - содержащую дополнительный предохранитель F2, включенный последовательно с ограничителями перенапряжений (рис.1.3.b).


a) без дополнительного предохранителя	с дополнительным предохранителем F2, включенным последовательно с ограничителем

Рис. 1.3. Схемы включения ограничителей перенапряжений

1.7. Схемы подключения ограничителей перенапряжения

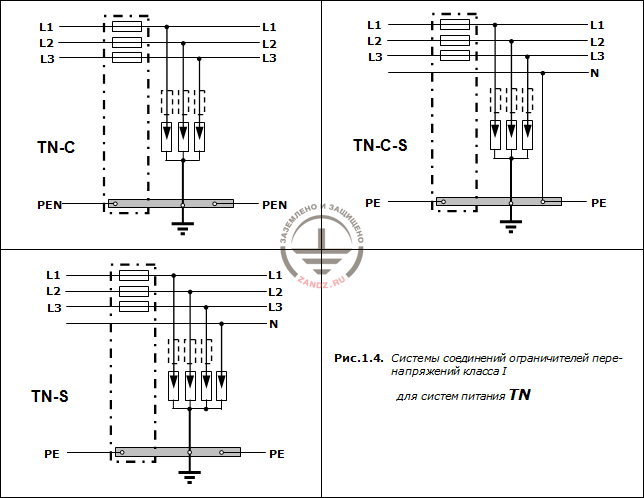

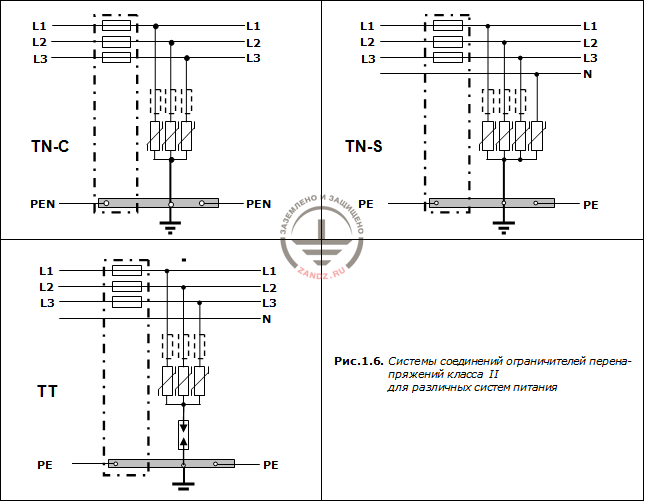

В зависимости от системы заземления сети электроснабжения, используется один из видов соединения ограничителей перенапряжений, представленных на рис. 1.4, 1.5 или 1.6.

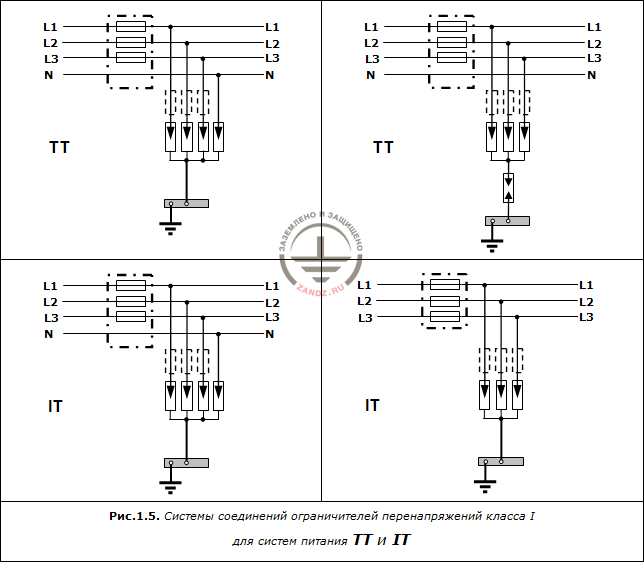

В системе сети TT существует возможность применения 4 типовых ограничителей перенапряжений или так называемой системы 3+1 (3 ограничителя перенапряжений + 1 ограничитель N-PE). Такие системы соединений касаются ограничителей классов I и II.

В случае применения ограничителей класса I, необходимо использовать системы с дополнительными предохранителями, соединенными последовательно с ограничителями. Применение предохранителей не обязательно, если выполняются соответствующие условия, описанные в разделе 1.6.
